Пневматични цилиндри – подбор според необходимата сила

Пневматичните цилиндри се подбират по два основни показателя:

– необходим ход, за извършване на действието.

– необходимо усилие за извършване на действието.



Хода е лесно определимата величина. Добре е все пак да бъде съобразяван със стандартните дължини нормално поддържани на склад.

Диаметъра на цилиндъра е фактора който определя приложимото усилие и оказва най-голямо влияние върху цената. Правилния подбор на диаметъра на цилиндъра е ключов фактор за функцианалността и бюджета на машината!

В таблиците по долу са показани типичните стойности на силата ( в Нютони, за килограми разделете на 10) в права посока ( върху цялото лице на буталото) и в обратна посока ( върху лицето на буталото минус площа на пръта).

1. Диаметър и усилия на кръгли цилиндри / писалки/ от Ф20 до Ф32

cilindri 1



2. Диаметър и усилия на нормални цилиндри от Ф32 до Ф100

cilindri

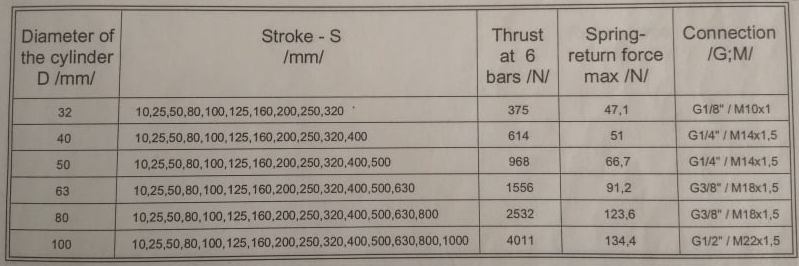

3. Диаметър и усилия за нормални цилиндри с пружинно връщане от Ф32 до Ф100.

cilindri2

Стойностите са стандартизирани за налягане на въздуха от 6 бара! При промяна на налягането, силата се изменя в квадратична зависимост!

В таблиците можете да видите също стандартните дължини за съответните диаметри, както и типичното резбово присъединяване на фитингите. Във всички модерни цилиндри резбовите връзки на фитингите са цолови!
